변압기 철심 적층: 박판에서 완성된 3상 철심까지
절단한 박판이 어떻게 3각 또는 5각 적층 철심이 되는지, 적층 중 무엇을 확인하는지, 완성 철심을 운송을 위해 어떻게 보호하는지 소개합니다.
박판을 정확히 자르는 것은 일의 절반에 불과합니다. 적층 방법(층 순서, 이음부 정렬, 체결 압력)은 무부하 손실과 소음에 직접 영향을 줍니다. 당사 가공 기지는 직접 슬리팅·절단한 방향성 스트립으로 3각 또는 5각 3상 철심을 나철심 또는 체결 프레임 포함으로 적층합니다.
1. 박판 준비
박판은 당사 절단 라인에서 45° 마이터 또는 스텝랩 이음으로 절단하고, 폭 단계별로 분류해 층마다 매수를 세어 묶습니다. 버는 층간 접촉과 국부 손실을 늘리므로 적층 전에 버의 높이와 길이를 확인합니다.

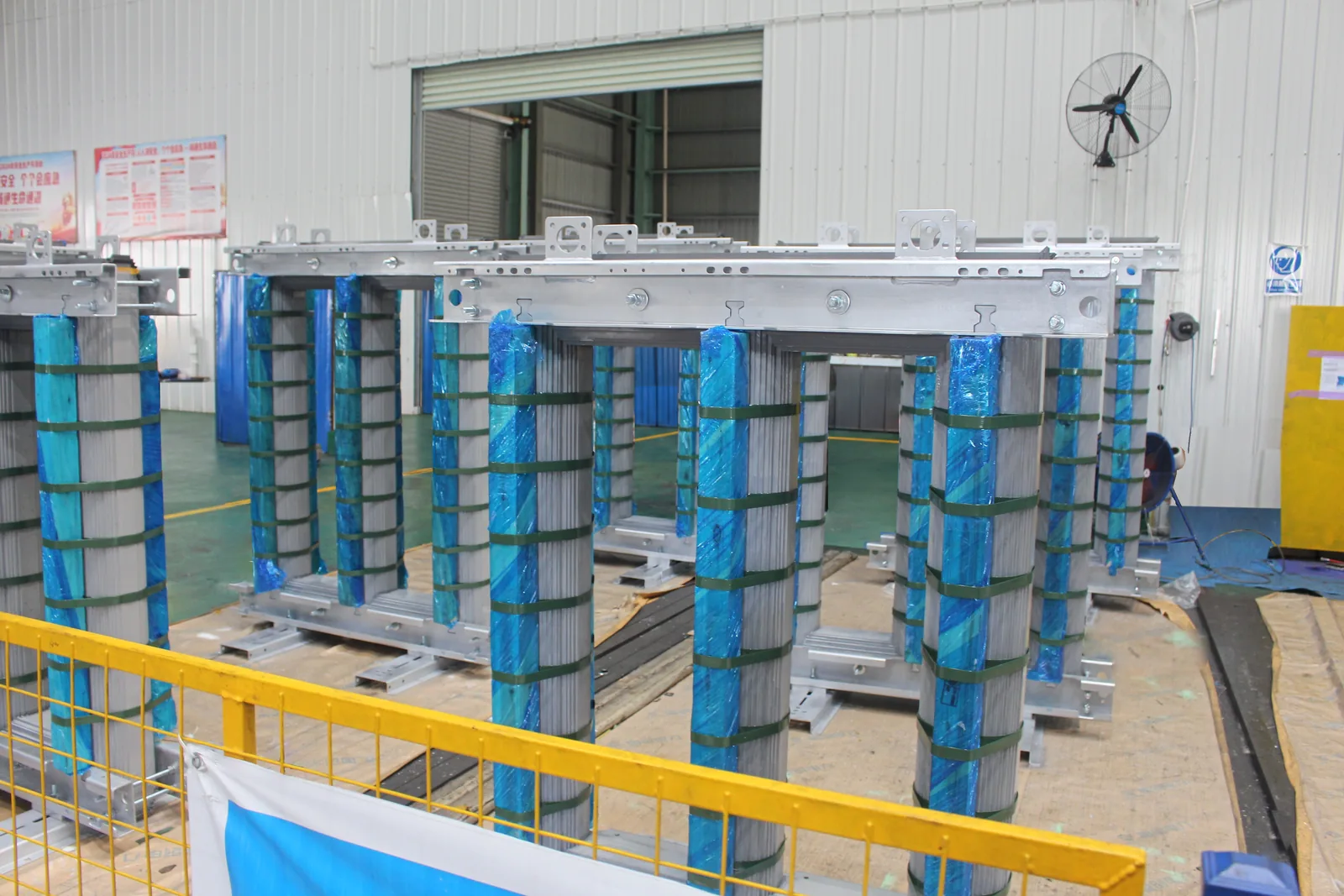

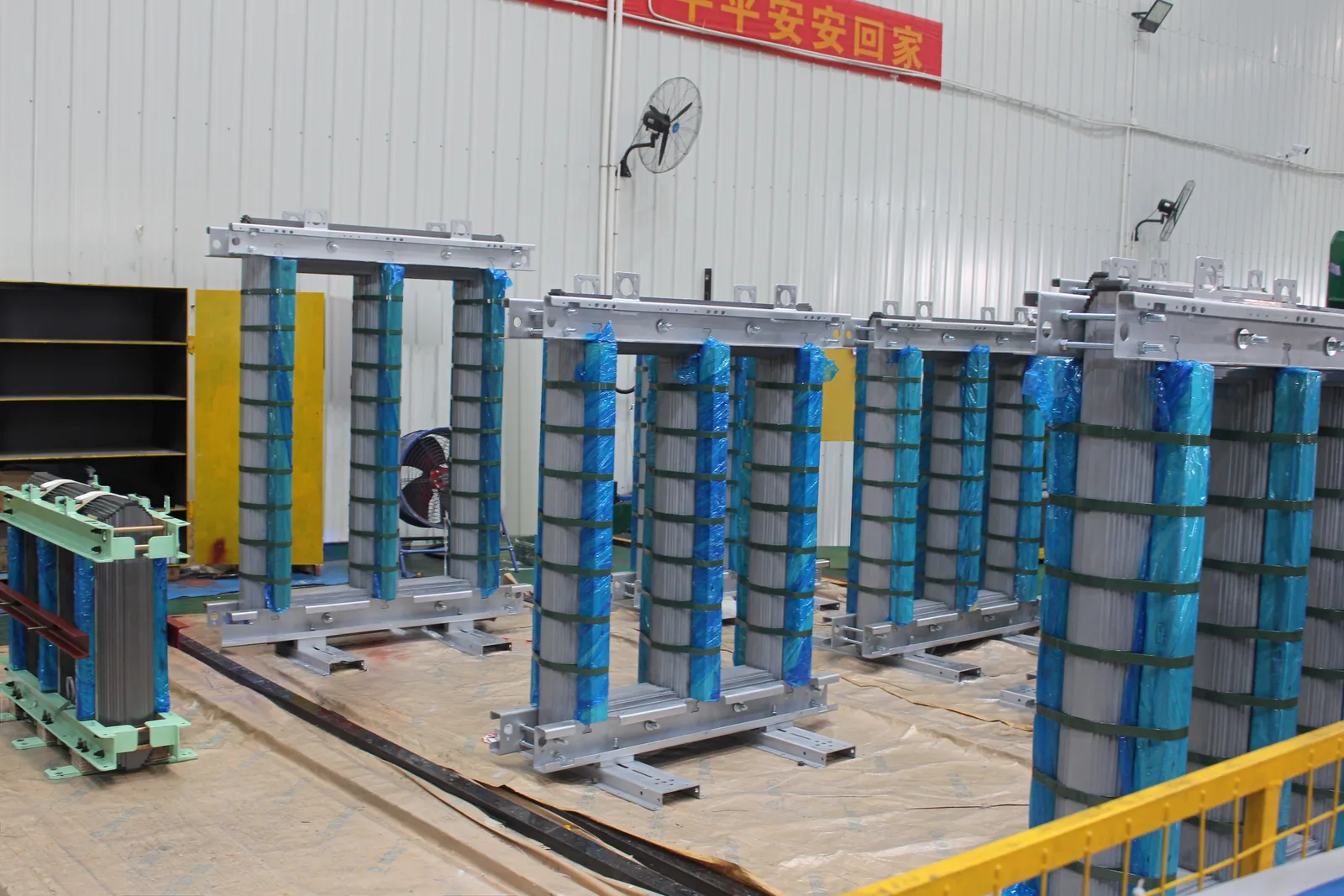

2. 철심 조립
- 요크판과 레그판을 지정 순서대로 쌓으며 스텝랩 패턴의 오프셋을 유지합니다.
- 각 폭 단계를 도면과 대조해 단면이 원형 코일 보빈에 가깝도록 합니다.
- 적층 높이를 정기적으로 측정하며, 박판은 추정하지 않고 셉니다.
- 이음부 간극은 작고 균일하게 유지합니다. 불균일한 간극은 무부하 전류와 소음을 키웁니다.
3. 체결과 최종 검사
체결 프레임이 있는 철심은 지정 토크로 조여 박판을 변형 없이 단단히 고정합니다. 이후 외형 치수, 창 크기, 레그 수직도를 확인하고, 고객과 합의한 경우 완성 철심의 무부하 시험을 실시합니다.
4. 운송 보호

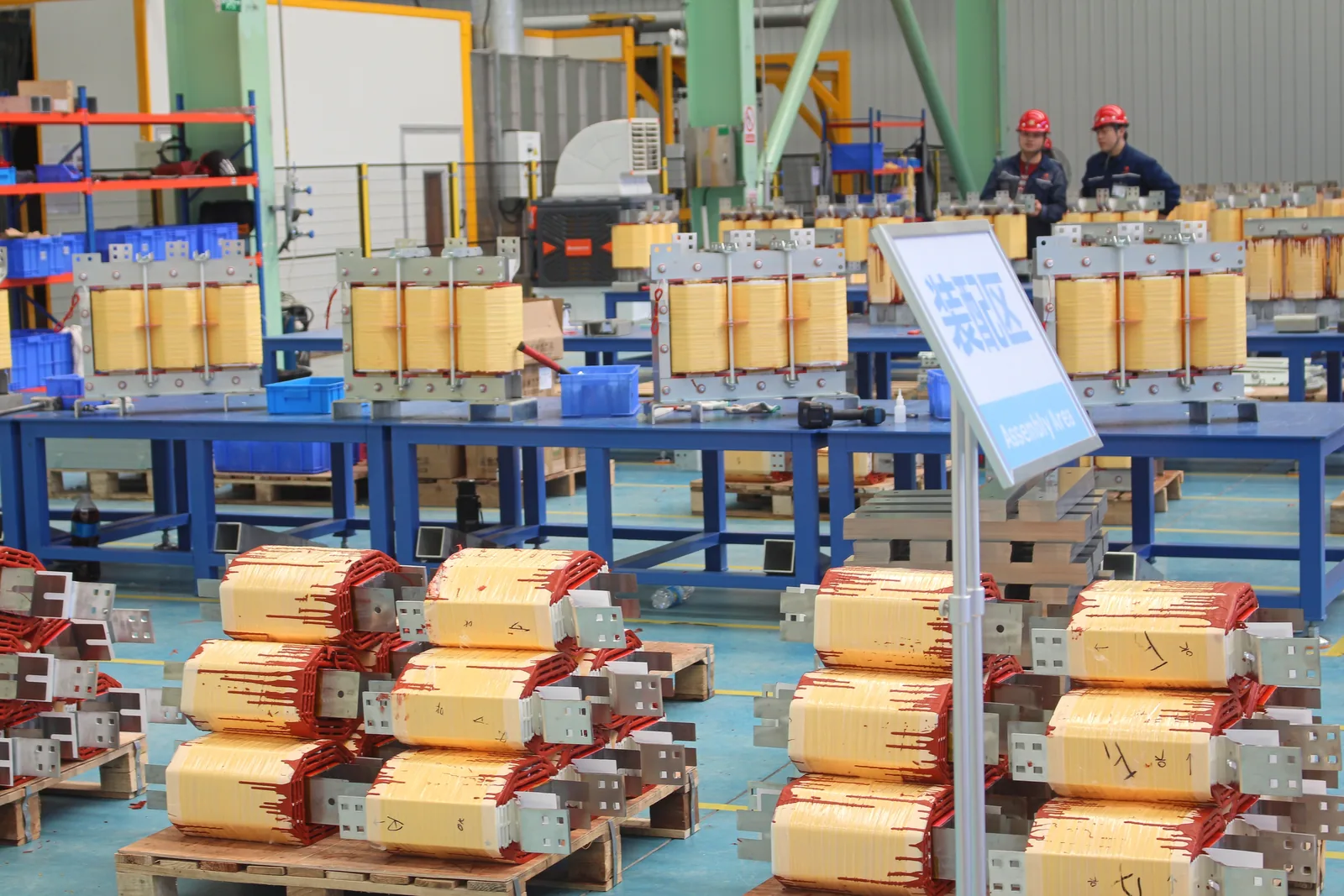

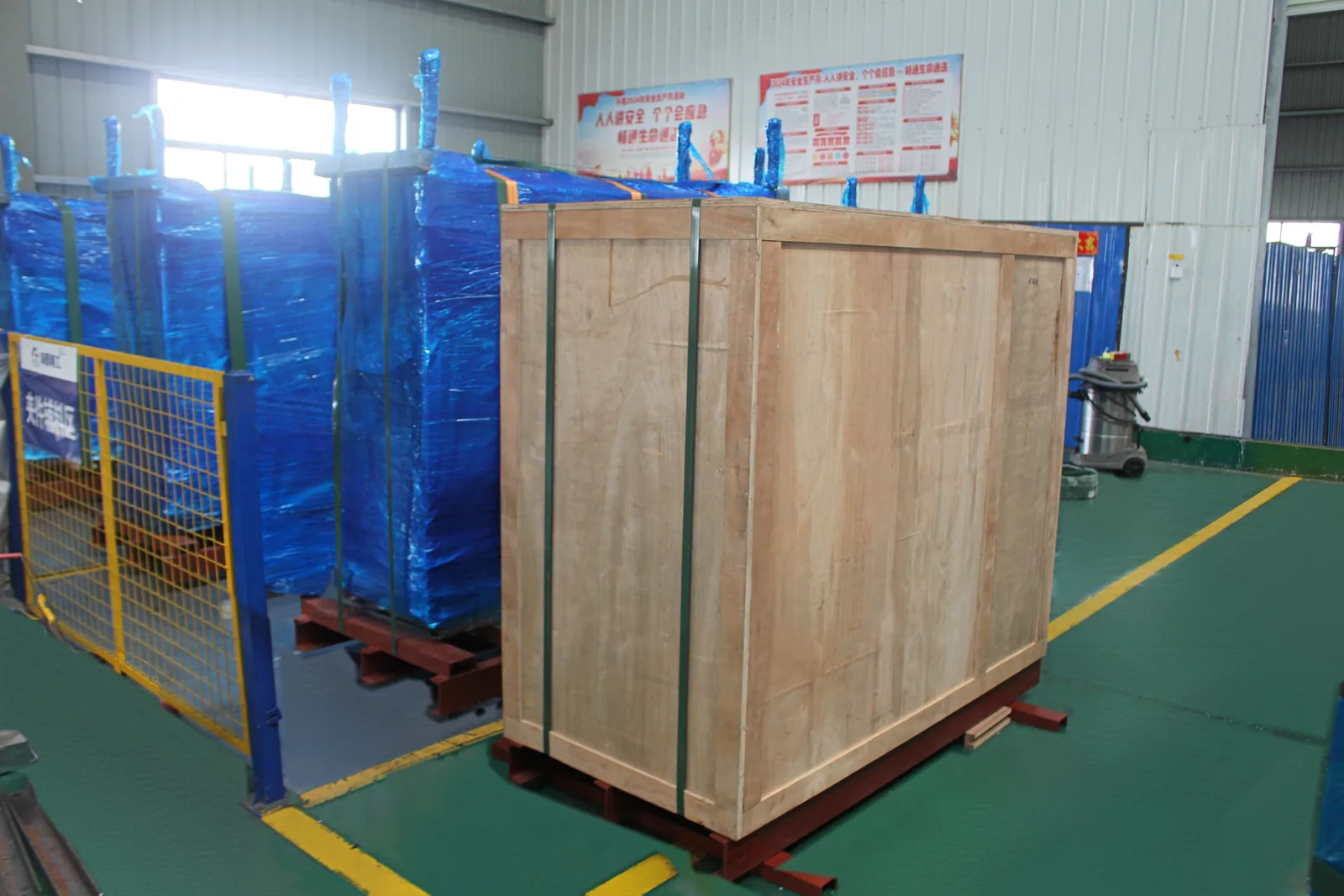

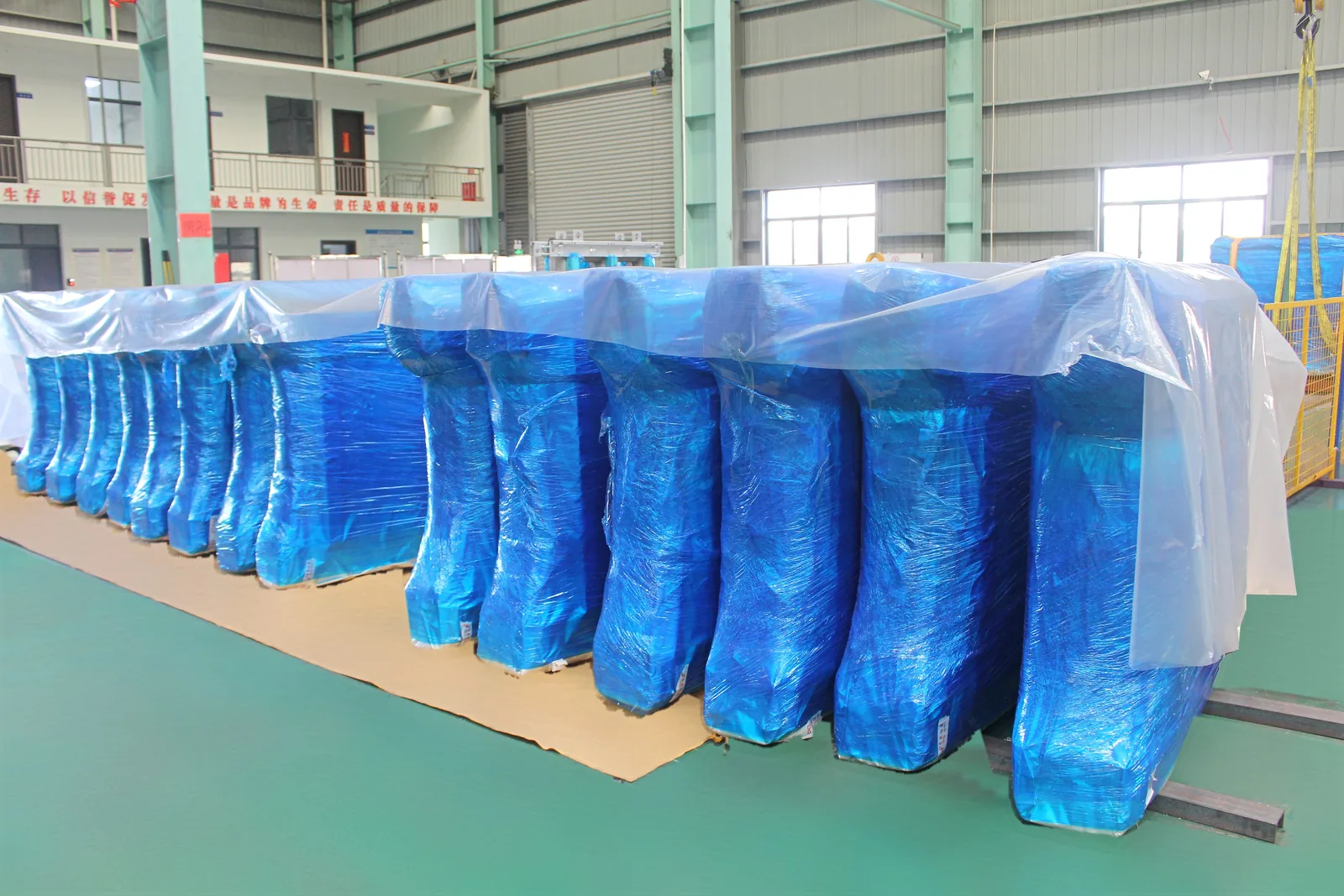

완성 철심은 습기와 먼지를 막도록 포장해 강재 또는 목재 받침에 고정하고, 수출 시에는 인양 지점을 표시한 목상자에 포장합니다. 포장 방법은 운송 경로와 고객의 하역 장비에 따라 견적에서 합의합니다.
적층 철심 견적에는 철심 도면 또는 주요 치수, 강판 등급과 두께, 이음 방식, 레그 수, 체결 프레임 필요 여부, 수량, 목적지가 필요합니다.
