Inicio>>Soluciones>>Acero de grano orientado
Acero de grano orientado Núcleos de transformadores Capacidad de procesamiento
Servicios de suministro HXES
Suministramos acero eléctrico, lo procesamos en nuestra propia planta y gestionamos la exportación según sus aplicaciones, especificaciones y necesidades de entrega, para compradores de todo el mundo.
Alcance del suministro
GOES
Grado
RFQ

Revisión de especificaciones y calidad
Confirmación de especificaciones
Consistencia de grado y lote
Requisitos magnéticos
Requisito de pérdidas en el núcleo
Confirmar por pedido
Requisitos de superficie
Requisitos de recubrimiento
Requisitos de aislamiento y planitud
Aplicaciones energéticas
Requisitos de aplicación
Requisitos de aplicación del transformador
Aplicaciones de núcleos enrollados
Requisitos de tratamiento térmico
Servicios de suministro HXES
  • Bobinas grandes
    Bobinas sin cortar
    Confirmar por pedido
    Peso de bobina (toneladas)
  • Bobinas estándar
    Confirmar por pedido
    Confirmar por pedido
    Peso del palé (toneladas)
  • Bobinas cortadas longitudinalmente
    Confirmar por pedido
    Confirmar por pedido
    Peso del palé (toneladas)
Grados y datos

Grados de acero eléctrico de grano orientado

Grados de acería: Hunan LY Steel Electromagnetic Material Co., Ltd. (Lysteel, series LG/L). Valores según el manual del fabricante; cada entrega incluye el certificado de acería.

SerieEspesor (mm)Ancho (mm)Diámetro interior (mm)Peso de bobina (t)
Serie de alta permeabilidad (QG)0.30 · 0.27 · 0.23 · 0.20 · 0.18900–12505082–5
Serie de dominios refinados (QH)0.30 · 0.27 · 0.23 · 0.20 · 0.18900–12505082–5
Serie de alta permeabilidad (QG)
GradoEspesor (mm)Pérdida máx. P1.7/50 (W/kg)J800 mín. (T)Factor de apilado mín.
LG30QG0950.300.951.880.960
LG30QG1000.301.001.880.960
LG30QG1050.301.051.880.960
LG30QG1200.301.201.880.960
LG27QG0900.270.901.880.955
LG27QG0950.270.951.880.955
LG27QG1000.271.001.880.955
LG27QG1100.271.101.880.955
LG23QG0800.230.801.880.950
LG23QG0850.230.851.880.950
LG23QG0900.230.901.880.950
LG23QG0950.230.951.880.950
LG23QG1000.231.001.880.950
LG20QG0750.200.751.880.950
LG20QG0800.200.801.880.950
LG20QG0850.200.851.880.950
LG20QG0900.200.901.880.950
LG20QG0950.200.951.880.950
LG18QG0750.180.751.880.950
LG18QG0800.180.801.880.950
LG18QG0850.180.851.880.950
LG18QG0900.180.901.880.950
Serie de dominios refinados (QH)
GradoEspesor (mm)Pérdida máx. P1.7/50 (W/kg)J800 mín. (T)Factor de apilado mín.
LG30QH0900.300.901.880.960
LG30QH0950.300.951.880.960
LG30QH1000.301.001.880.960
LG30QH1050.301.051.880.960
LG27QH0800.270.801.880.955
LG27QH0850.270.851.880.955
LG27QH0900.270.901.880.955
LG27QH0950.270.951.880.955
LG27QH1000.271.001.880.955
LG23QH0750.230.751.880.950
LG23QH0800.230.801.880.950
LG23QH0850.230.851.880.950
LG23QH0900.230.901.880.950
LG20QH0650.200.651.880.950
LG20QH0700.200.701.880.950
LG20QH0750.200.751.880.950
LG20QH0800.200.801.880.950
LG18QH0600.180.601.880.950
LG18QH0650.180.651.880.950
LG18QH0700.180.701.880.950
LG18QH0750.180.751.880.950
Valores típicos, grados de dominios refinados
GradoEspesor (mm)P1.7/50 típico (W/kg)J800 típico (T)
LG27QH1000.270.941.90
LG27QH0950.270.891.90
LG23QH0850.230.791.90
LG23QH0800.230.741.91
LG20QH0750.200.721.91

Grados recomendados por clase de eficiencia (GB 20052)

Transformadores de potencia

Clase 1LG23QH080

Clase 2LG23QH090 · LG23QH085

Clase 3LG27QH095

Transformadores de distribución en aceite

Clase 1LG20QH070

Clase 2LG23QH080 · LG20QH075

Clase 3LG23QH085 · LG23QH080

Tolerancias dimensionales
Espesor (mm)Tolerancia de espesor (mm)Desviación longitudinal (mm)Desviación transversal (mm)
0.30−0.025 / +0.0100 / +0.0150 / +0.012
0.27−0.020 / +0.0100 / +0.0150 / +0.012
0.23−0.020 / +0.0100 / +0.0120 / +0.010
0.20−0.015 / +0.0100 / +0.0120 / +0.010
0.18−0.015 / +0.0100 / +0.0120 / +0.010

Ancho 900–1250 mm: tolerancia 0 a +1,5 mm, planitud ≤ 1,5 %, sable ≤ 0,9 mm por 2 m.

Propiedades mecánicas (típicas)
Espesor (mm)Dureza HV1Fluencia (MPa)Tracción (MPa)Alargamiento (%)Plegados
0.301983203491418
0.272023183451519
0.231983233591420
0.202033203481418
0.181983223491518

Cómo leer un grado

LG23QH080
  1. LY Steel
  2. espesor × 100 (mm)
  3. grano orientado
  4. G alta permeabilidad / H dominios refinados
  5. P1.7/50 × 100 (W/kg)

Recubrimiento aislante

Recubrimiento inorgánico · resistencia entre láminas garantizada ≥ 30 Ω·mm² por lámina · adherencia clase B o superior · espesor uniforme y alto factor de apilado · buen comportamiento al estampado y soldadura.

Equivalencias de grados (misma clase de pérdidas)
LysteelGB/T 2521.2Baosteel
LG23QH07523QH075B23R075
LG23QH08023QH080B23R080
LG23QG08523QG085B23P085
LG23QG09023QG090B23P090
LG27QH08527QH085B27R085
LG27QH09027QH090B27R090
LG27QG09527QG095B27P095
LG27QG10027QG100B27P100
LG30QG10530QG105B30P105

Equivalencias por espesor y clase de pérdidas garantizadas; confirme con la ficha de la acería antes de sustituir.

Origen del material

Nuestra acería: Hunan LY Steel Electromagnetic

Nuestros grados de grano orientado y no orientado proceden de Hunan LY Steel Electromagnetic Material Co., Ltd., la empresa de acero eléctrico de LY Steel dentro de Hunan Iron & Steel Group. Los datos e imágenes siguientes son de la acería.

Nuestra acería: Hunan LY Steel Electromagnetic
1958

Fundación de LY Steel; empresa clave de Hunan Iron & Steel Group con más de 12 millones de t de acero al año.

1.2 Mt

Capacidad prevista de Lysteel Electromagnetic (fundada en dic. 2022): 0,4 Mt GO y 0,8 Mt NGO.

2026

Producción prevista: 400 kt NGO y 100 kt GO (2025: 300 kt y 46 kt).

0.68 W/kg

LG18QH075, producido desde dic. 2025: pérdidas 0,68–0,72 W/kg a 1,7 T, inducción 1,90–1,91 T.

142 mu

Centro de ensayos e I+D de acero al silicio (190 M RMB, inaugurado en junio 2024); Centro Tecnológico Nacional y estación posdoctoral.

17

17 robots en línea, 5 sistemas logísticos inteligentes y ensayo automático de propiedades magnéticas, mecánicas y de recubrimiento.

Hitos del grano orientado

  1. 2023-12Inicio del proyecto GO
  2. 2025-06Línea completa en marcha; LG23QH090 y LG27QH100
  3. 2025-09Producción de LG23QH080 y LG20QH075
  4. 2025-10Producción en todos los anchos
  5. 2025-12Producción de LG18QH075
Grados GO de Lysteel en proyectos de transformadores
ProyectoGrado
Yunnan Transformer · 220 kVLG23QH085
Julong · 220 kVLG23QH085
Yangzhou Huading · 220 kVLG23QH085 – LG23QH095
Shandong Taikai · 110 kVLG27QH095 – LG27QH100
Tianli Core · 110 kVLG23QH090 – LG27QH100
Liuzhou Tebian · 110 kVLG27QH100

Referencias publicadas por Lysteel Electromagnetic.

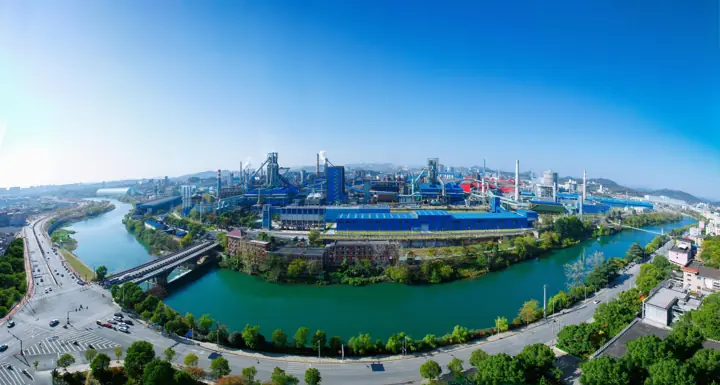

Planta de LY Steel
Planta de LY Steel

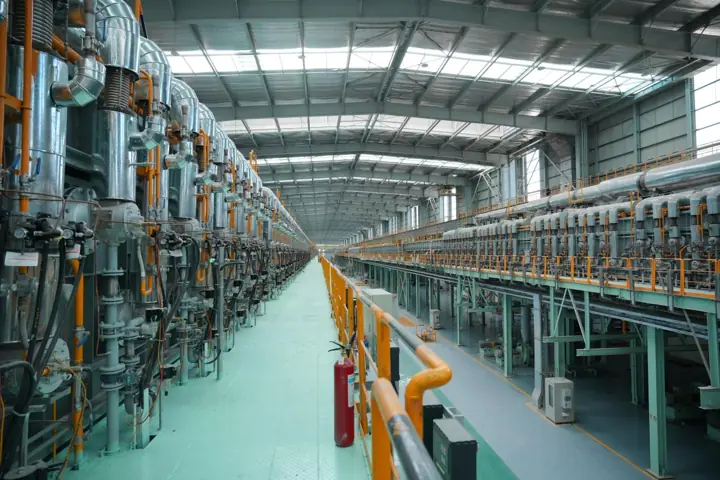

Línea de acero eléctrico
Línea de acero eléctrico

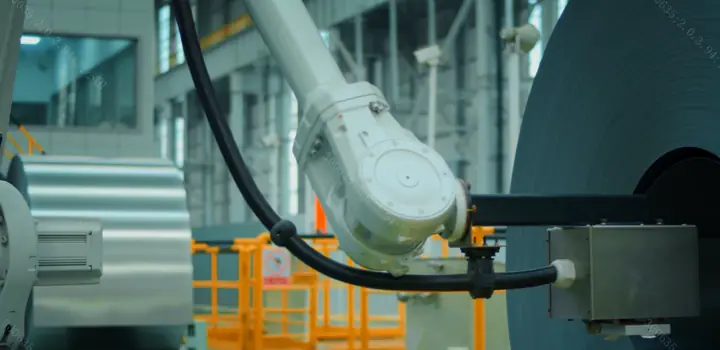

Robot en línea
Robot en línea

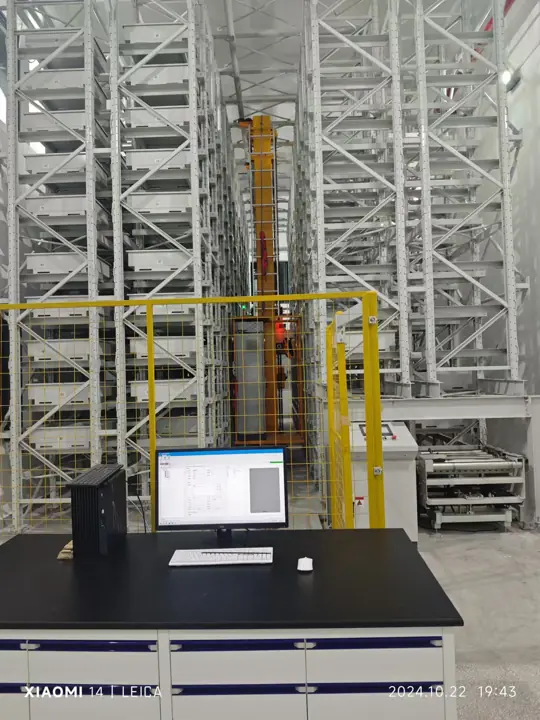

Almacén automático de muestras
Almacén automático de muestras

Acerías de origen

  • Baosteel
  • China Baowu
  • Shougang
  • Hongwang
  • Lysteel
